配電用変圧器用ダイヤモンド点線絶縁紙

DDPは、変性エポキシ樹脂を電気絶縁紙にダイヤモンドドットパターンでコーティングすることによって製造されます。

色：

ナチュラルカラー/カスタマイズされた

フリーサンプル：

熱クラス：

105℃

利用可能な幅：

1000mm/カスタマイズされた

厚さ：

0.076～0.50mm

数量

アイテム情報
グラフ
関連商品

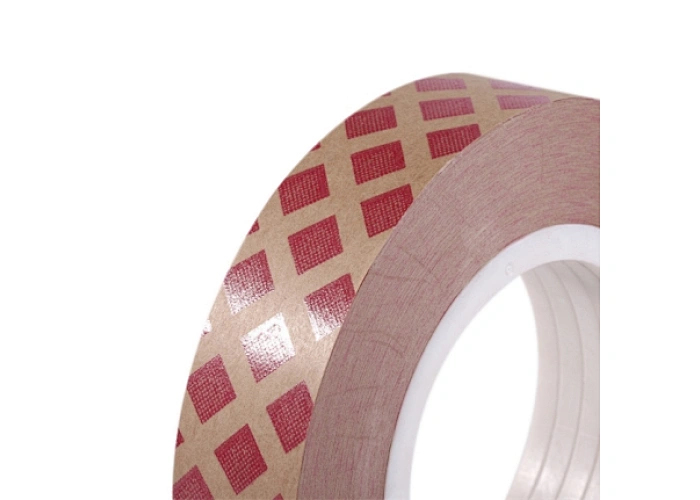

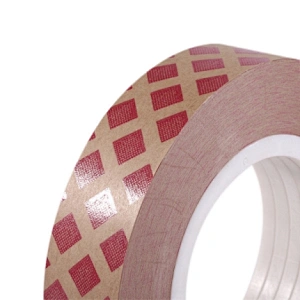

配電用変圧器用ダイヤモンドドット紙

GB/T5591.3.1-2008 に準拠

説明：

ダイヤモンドドット絶縁紙はDDPとも呼ばれます。電気絶縁紙に変性エポキシ樹脂をダイヤモンドドットパターンでコーティングすることによって製造され、エポキシ接着剤は、中心間隔15.9mmの9.5mm x 9.5mmのダイヤモンドからなるダイヤモンドパターンで紙の両面に塗布されます。この設計は、部分放電レベルを下げることなく、油入変圧器巻線の機械的強度を向上させます。エポキシ樹脂を使用しているため、このダイヤモンドドット絶縁紙は、一般にエポキシダイヤモンドドット紙とも呼ばれます。

アドバンテージ：

コイル乾燥の過程で、コーティングされたエポキシ樹脂は特定の温度で溶融し、粘着性になります。温度が上昇すると、溶融した樹脂がCステージに硬化し、コイルの隣接する各層をしっかりと接着して、巻線部分を形成します。コイルに短絡が発生した場合、樹脂結合の強さは各巻線層の変位を十分に防ぎ、絶縁構造の機械的および物理的特性を長期にわたって保証します。樹脂コーティングが菱形のパターンで分布するため、溶融および硬化プロセス中に少量の樹脂が絶縁紙に染み込みます。これにより、絶縁紙の空気含有量が確実に除去され、油の染み込みが保証され、最小限に抑えられます。コロナと部分放電の被害。

アプリケーション:

ダイヤモンドドット紙は、油入電力変圧器のコイル線のターン間絶縁に適しており、配電変圧器のコイルの層絶縁に適しています。

へちんって誰？
私たちは、研究開発、生産、販売を統合した工場、サプライヤー、メーカーです。 2005 年以来、当社は液体およびキャスト樹脂の変圧器およびモーター用のあらゆる種類の絶縁材料を専門としています。豊富な断熱材とカスタムシステムにより、ヘチンでは便利で高品質なワンストップ一括購入をお楽しみいただけます。

高品質、高安定性、高安全性を確保するために、有名ブランドの原料を導入しています。 17年間の開発を経て、WEG、CG、ABB、HYOSUNG、HYUNDAI、LSISなど、多くの世界的なブランドと協力関係を築いてきました。私たちの目標は、グローバルなフットプリントを達成することです。あなたと一緒に働くことを期待してください！

公称厚さ	許容範囲	公称坪量	引張り力		降伏電圧室温	密度	水分コンテンツ	片面コーティング	つなぐ力
公称厚さ	許容範囲	公称坪量	MD	TD	降伏電圧室温	密度	水分コンテンツ	片面コーティング	つなぐ力
んん	んん	（g/㎡）	（MPa）		（kv/mm）	（グラム/cm3）	（%）	（µm）	（kpa）
0.05	±0.01	50±15	80以上	40以上	10以上	0.85-1.1	4-8	6-12	650以上
0.08	±0.01	80±20
0.13	±0.01	130±25
0.15	±0.02	150±30
0.18	±0.02	180±35
0.2	±0.02	200±40
0.25	±0.03	250±45
0.3	±0.03	300±50
0.35	±0.04	350±55
0.38	±0.04	380±60
0.4	±0.04	400±60
0.45	±0.05	450±65
0.5	±0.05	500±70
0.7	±0.07	700±80

﹥﹥1 DDPテクニカルデータ
﹥﹥2 硬化伝導ストック
2.1硬化：最初に90℃±2℃／3時間、次に130℃±5℃／6時間、またはお客様のニーズに応じて
2.2 保管: ≤40℃、乾燥、倉庫で洗浄。火、熱、日光を避けてください。
2.3 保管期間: 12 か月。 12 か月後の再テストで資格があれば、まだ有効です。

エポキシダイヤモンド点線紙の特徴:

1. 100% の長繊維木材パルプ
2. 純度が高く、電気的強度が高い
3.エポキシ樹脂片面または両面
4.壊れていないことを保証
5. すごいテンション
6. IEC による絶縁クラス A
Diamond Dotted Paper Application

DDP パッキング:
DDP packing:

私たちを選ぶ理由:

工場直販

高品質のエポキシ樹脂

良好な接着強度

よくある質問：

Q1: 支払条件は?
A: 事前に 100% T/T または 30%、積載前のバランス。

Q2:出荷ポートは何です?
A:上海港、寧波港

Q3: 納期は?
A: 10 ~ 25 営業日は注文によって異なります

Q4: あなたの製品の品質レベルは?
A: 国際規格 - IEC

Q5.あなたは工場ですか、それとも商社ですか？
A: 工場、私達に絶縁材の作成で 17 年以上の経験があります

Q6: 見つけたのはいつですか？
A: 2005 年に

Q7: あなたの会社には何人の従業員がいますか?
A: 50~100程度

Q8: あなたの工場はどこにありますか?どうすればそこに行けますか?
A: 当社の工場は、浙江省の永康にあります。

Q9: どのダイヤモンドドットペーパー DDP 認証を取得していますか?
工場はISO 9001品質システム認証の証明書に合格しています。
断熱システムはSDSレポートを取得しています

Q10: サンプルを無料で入手できますか?
A：はい、無料サンプル、顧客は送料を負担します。

ごめんなさい！関連レコードは見つかりませんでした。

ホームページ

電気絶縁変圧器プレスボード紙シート

プレスボードは 100% 輸入された無漂白の硫酸塩木材パルプでできています。

電気絶縁クレープ紙

クレープ紙は、重さ25～180g/㎡の電気絶縁クラフト紙から製造され、伸びは15～300%です。

織ポリエステル収縮電気テープ

熱収縮テープは、特殊な高収縮ポリエステル繊維を編んだ断熱材の一種です。

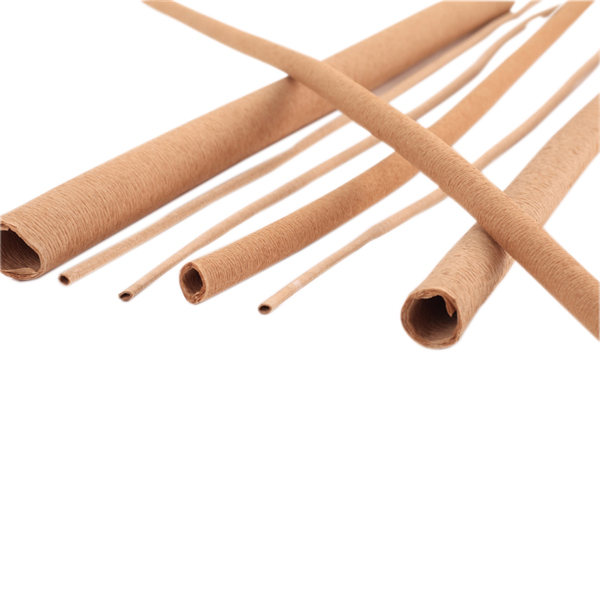

オイルトランス絶縁クレープ紙管
