B - Papel de Isolamento DMD para Enrolamento do Motor

B - Papel de Isolamento DMD para Enrolamento do Motor

O laminado flexível DMD classe B é um material composto flexível de três camadas, produzido usando adesivo classe B para aderir as duas faces do filme de poliéster de alto ponto de fusão com tecido de poliéster não tecido laminado a quente (Dacron).

cor：

branco/personalizado

Amostra grátis：

Classe Térmica：

B 130℃

Largura disponível：

1000mm/personalizado

Espessura：

0.13 - 0.50mm

Quantidade

Informações sobre o item
Desenhando
Produto relacionado

Laminados Flexíveis Classe B DMD (6630)

Filme de poliéster com tecido não tecido

De acordo com GB/T5591.3.1-2008 e IEC626-2.

Descrição:

O laminado flexível DMD classe B é um material composto flexível de três camadas, produzido usando adesivo classe B para aderir as duas faces do filme de poliéster de alto ponto de fusão com tecido de poliéster não tecido laminado a quente (Dacron).

Vantagens:

Possui excelentes propriedades elétricas, mecânicas e impregnantes.

Formulários:

O DMD Classe B é adequado para revestimento de slot, fechamento de slot, isolamento de fase e volta a espira em motores elétricos. Pode ser usado como isolante intercamada em transformadores e outros aparelhos elétricos.

﹥﹥1 6630 DMD Laminado Flexível Dados Técnicos

Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	Resistência à tracção Não dobrado		Alongamento		Discriminação Tensão temperatura ambiente
Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	MD	DT	MD	DT	Discriminação Tensão temperatura ambiente
6630DMD	milímetros	±%	g/㎡	N/10mm	N/10mm	（%）		KV
2-1-2	0.13	±0,02	115±13	≥70	≥70	≥20	≥50	≥5
2-2-2	0.15	±0,02	155±17	≥110	≥90			≥7
2-3-2	0.18	±0,02	190±22	≥140	≥105			≥8
2-4-2	0.2	±0,02	220±26	≥160	≥120			≥10
2-5-2	0.23	±0,02	260±31	≥200	≥150			≥11
2-6-2	0.25	±0,02	290±36	≥240	≥170			≥12
2-7.5-2	0.3	±0,03	350±42	≥300	≥200			≥16
2-10-2	0.35	±0,03	425±51	≥350	≥300			≥19
2-12-2	0.4	±0,04	490±59	≥370	≥320			≥21
2-14-2	0.45	±0,05	560±67	≥400	≥350			≥23
2-16-2	0.9	±0,09	1120±70	≥700	≥650			≥30
Classe classe B 130℃e Classe F 155,℃Propriedade adesiva 180℃,10min Sem delaminação, bolha ou fluxo adesivo

Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	Resistência à tracção Não dobrado		Alongamento		Discriminação Tensão temperatura ambiente
Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	MD	DT	MD	DT	Discriminação Tensão temperatura ambiente
6630DMD	milímetros	±%	g/㎡	N/10mm	N/10mm	（%）		KV
3-3-3	0.23	±0.03	230±27	≥140	≥105	≥20	≥50	≥8
3-4-3	0.25	±0.03	265±31	≥180	≥120			≥10
3-5-3	0.28	±0.03	300±36	≥220	≥150			≥11
3-6-3	0.31	±0.03	340±39	≥240	≥170			≥12
3-7.5-3	0.34	±0.03	390±46	≥270	≥200			≥16
3-10-3	0.4	±0.04	480±57	≥300	≥300			≥19
3-12-3	0.45	±0.04	550±65	≥320	≥300			≥21
3-14-3	0.5	±0.05	620±74	≥350	≥300			≥23
Classe classe B 130℃e Classe F 155,℃Propriedade adesiva 180℃,10min Sem delaminação, bolha ou fluxo adesivo

Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	Resistência à tracção Não dobrado		Alongamento		Discriminação Tensão temperatura ambiente
Tipo	Espessura Nominal	Tolerância	Gramagem Nominal	MD	DT	MD	DT	Discriminação Tensão temperatura ambiente
6630DMD	milímetros	±%	g/㎡	N/10mm	N/10mm	（%）		KV
4-4-4	0.31	±0.03	300±36	≥190	≥150	≥20	≥50	≥10
4-5-4	0.33	±0.03	340±40	≥220	≥180			≥11
4-6-4	0.36	±0.03	390±46	≥260	≥220			≥12
4-7.5-4	0.4	±0.03	430±51	≥290	≥260			≥16
4-10-4	0.46	±0.04	510±61	≥340	≥310			≥19
4-12-4	0.51	±0.05	570±69	≥360	≥330			≥21
4-14-4	0.58	±0.05	640±76	≥390	≥340			≥23
Classe classe B 130℃e Classe F 155,℃Propriedade adesiva 180℃,10min Sem delaminação, bolha ou fluxo adesivo

﹥2 Teste e estoque
2.1 Padrão: GB/T5591.3.1-2008 e IEC626-2.
2.2 Armazenamento: ≤40℃, seco, limpo no armazém. Evite fogo, calor e luz solar.
2.3 Vida útil de armazenamento: 12 meses. Ainda eficaz se qualificado em reteste após 12 meses.

Desculpa! Nenhum registro relacionado encontrado.

Página inicial

AKA Materiais de Isolamento Composto Flexível Multicamada

AKA Flexible Laminate é um material compósito flexível de três camadas, produzido usando adesivo classe H ou classe C para aderir o filme de poliimida (Kapton) com papel de aramida laminada a quente (A).

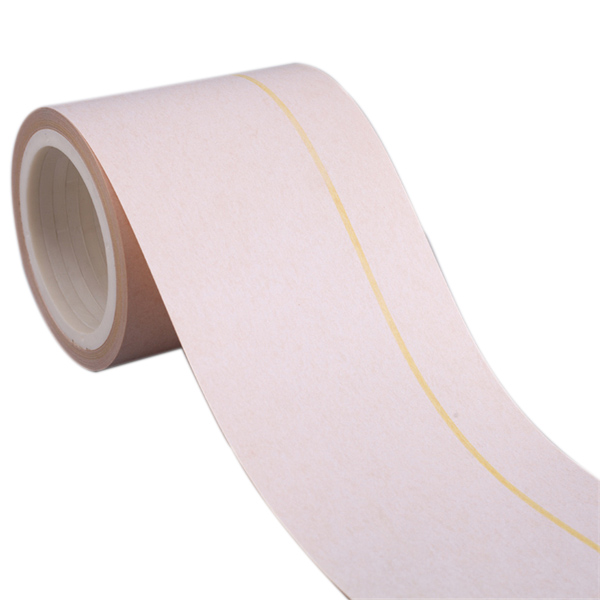

Filme de poliimida de isolamento elétrico flexível NKN Nomex Kapton

O material flexível de isolamento elétrico NKN é um material composto flexível de três camadas, produzido usando adesivo classe C para aderir o filme de poliimida (Kapton) com laminação a quente DuPont Nomex® (N) em ambos os lados.

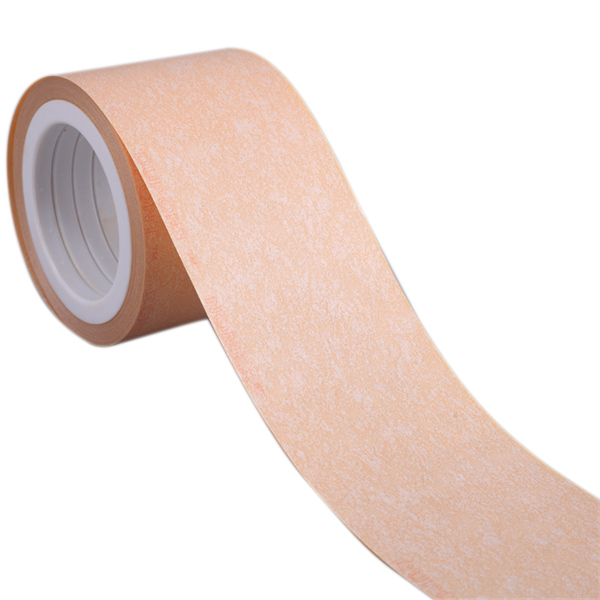

Filme de papel de poliimida Dupont NH

O NH Flexible Laminate é um material compósito flexível de duas camadas, produzido usando adesivo classe C para aderir o filme de poliimida (Kapton) com laminação a quente DuPont Nomex® (N).

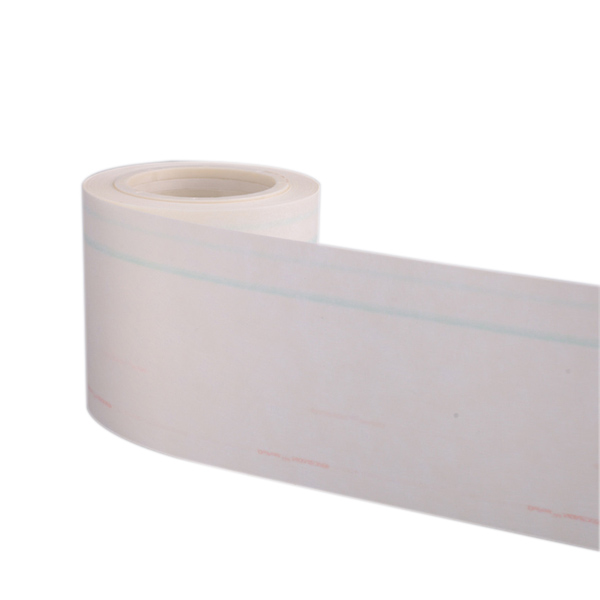

Material de isolamento flexível NMN para enrolamento do motor
