Fabricante de papel aislante con puntos de diamante

Papel aislante con puntos de diamante para transformador de distribución

Papel aislante con puntos de diamante para transformador de distribución

El DDP se produce mediante el recubrimiento de resina epoxi modificada en patrones de puntos de diamante sobre papel aislante eléctrico.

color：

color natural/personalizado

Muestra gratis：

Clase Térmica：

105℃

Ancho disponible：

1000 mm/personalizado

Grosor：

0.076-0.50mm

Cantidad

Información del artículo
Dibujo
Producto relacionado, artículo relacionado

Papel con puntos de diamante para transformador de distribución

De acuerdo con GB/T5591.3.1-2008

Descripción:

El papel aislante con puntos de diamante también se llama DDP. Se produce revistiendo resina epoxi modificada en patrones de puntos de diamante en papel aislante eléctrico, el adhesivo epoxi se aplica a ambos lados del papel en un patrón de diamante que consta de diamantes de 9,5 milímetro x 9,5 milímetro con un espacio entre centros de 15,9 milímetro. Este diseño mejora la resistencia mecánica del devanado del transformador sumergido en aceite sin reducir los niveles de descarga parcial. Debido al uso de resina epoxi, este papel aislante con puntos de diamante también se conoce comúnmente como papel epoxi con puntos de diamante.

Ventaja:

En el proceso de desecación de la bobina, la resina epoxi recubierta se derretiría a una cierta temperatura y se volvería adhesiva. Con el aumento de la temperatura, la resina fundida se curaría hasta la etapa C y se adheriría firmemente a cada capa contigua de la bobina, formando así una sección de bobinado. Si se produce un cortocircuito en la bobina, la fuerza de unión de la resina evitaría suficientemente el desplazamiento de cada capa del devanado, lo que garantiza las propiedades físicas y mecánicas a largo plazo de la estructura de aislamiento. Como el revestimiento de resina se distribuye en un patrón de puntos de diamante, una pequeña cantidad de resina penetrará en el papel aislante durante el proceso de fusión y curado, lo que asegura la eliminación del contenido de aire en el papel aislante y garantiza la absorción de aceite, minimizando el daños de corona y descarga parcial.

Aplicaciones:

El papel con puntos de diamante es adecuado para el aislamiento de vuelta a vuelta de los cables de bobina en transformadores de potencia sumergidos en aceite y adecuado para el aislamiento de capas de bobinas en transformadores de distribución.

¿Quién es Hechín?
Somos una fábrica, proveedor y fabricante que integra I+D, producción y ventas. Desde 2005, somos especialistas en todo tipo de materiales aislantes para transformadores y motores de resina líquida y colada. Gracias a la gama completa de productos de aislamiento y al sistema personalizado, puede disfrutar de compras a granel convenientes y de alta calidad en Hechin.

Introducimos materias primas de marcas reconocidas para garantizar alta calidad, alta estabilidad y alta seguridad. Después de 17 años de desarrollo, hemos establecido relaciones de cooperación con muchas marcas mundiales, como WEG, CG, ABB, HYOSUNG, HYUNDAI y LSIS. Nuestro objetivo es lograr una huella global. ¡Espera trabajar contigo!

Nominal Grosor	Tolerancia	Nominal gramaje	De tensión Fuerza		Cortocircuito temperatura ambiente	Densidad	Humedad Contenido	De un solo lado revestimiento	Vínculo Fuerza
Nominal Grosor	Tolerancia	Nominal gramaje	Maryland	DT	Cortocircuito temperatura ambiente	Densidad	Humedad Contenido	De un solo lado revestimiento	Vínculo Fuerza
milímetro	milímetro	(g/m²）	(MPa）		(kv/milímetro）	(gramos/cm3）	(%）	(micras）	(kpa）
0.05	±0.01	50±15	≥80	≥40	≥10	0.85-1.1	4-8	6-12	≥650
0.08	±0.01	80±20
0.13	±0.01	130±25
0.15	±0,02	150±30
0.18	±0,02	180±35
0.2	±0,02	200±40
0.25	±0,03	250±45
0.3	±0,03	300±50
0.35	±0,04	350±55
0.38	±0,04	380±60
0.4	±0,04	400±60
0.45	±0,05	450±65
0.5	±0,05	500±70
0.7	±0,07	700±80

﹥﹥1 Datos técnicos de DDP
﹥﹥2 Curado de material de conducción
2.1 Curado: 90 ℃±2 ℃／3h primero, luego 130 ℃±5 ℃/6h, o según las necesidades del cliente
2.2 Almacenamiento: ≤40 ℃, seco, limpio en almacén. Evite el fuego, el calor y la luz solar.
2.3 Vida de almacenamiento: 12 meses. Todavía efectivo si califica en una nueva prueba después de 12 meses.

Características del papel con puntos de diamante epoxi:

1. 100 % papel Nomex 410
2. Alta pureza y buena fuerza eléctrica
3. Resina epoxi por uno o ambos lados.
4. Garantizado sin rotura
5. Gran tensión
6. Clase de aislamiento A según IEC

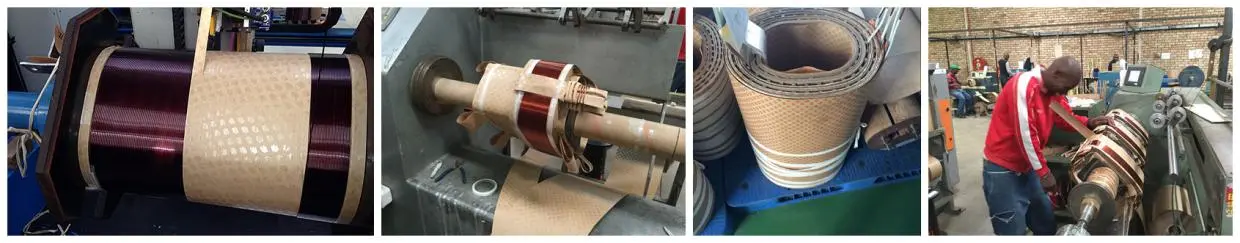

Diamond Dotted Paper Application

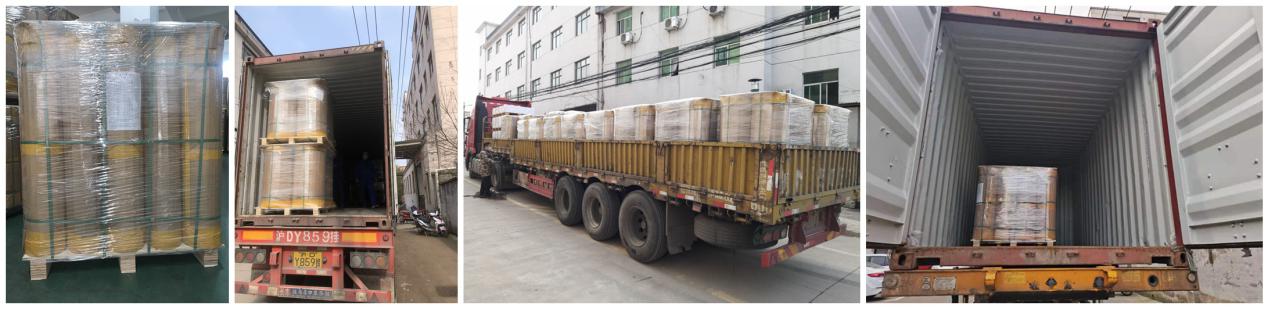

Embalaje DDP:

Por qué elegirnos:

Ventas directas de fábrica

resina epoxi de alta calidad

Buena fuerza de unión

Papel base Nomex 410

PREGUNTAS MÁS FRECUENTES:

P1: ¿Cuál es el plazo de pago?
R: 100% T/T o 30% por adelantado, saldo antes de cargar.

P2: ¿Cuál es el puerto de envío?
R: puerto de Shanghái, puerto de Ningbo

P3: ¿Cuál es el tiempo de entrega?
R: 10 ~ 25 días hábiles dependiendo de los pedidos

P4: ¿Cuál es el nivel de calidad de su producto?
R: Norma Internacional - IEC

P5. ¿Es usted una fábrica o una empresa comercial?
R: fábrica, tenemos más de 17 años de experiencia en la producción de materiales de aislamiento

P6: ¿cuándo encontraste?
R: En 2005

P7: ¿Cuántos empleados hay en su empresa?
R: alrededor de 50 ~ 100

P8: ¿Dónde está ubicada su fábrica? ¿Cómo puedo visitar allí?
R: Nuestra fábrica está ubicada en YongKang, provincia de Zhejiang.

P9: ¿Qué certificación DDP de papel con puntos de diamante tiene?
La planta ha pasado el certificado de certificación del sistema de calidad ISO 9001;
El sistema de aislamiento se ha obtenido Informe SDS

P10: ¿Puedo obtener muestras gratis?
R: sí, claro, muestras gratis, envío pagado por el cliente.

¡Lo siento! No se encontraron registros relacionados.

Página de inicio

Hoja de papel de cartón prensado de transformador de aislamiento eléctrico

El cartón prensado está hecho 100% de pulpa de madera al sulfato sin blanquear importada

Papel Crepé Aislante Eléctrico

El papel crepé se produce a partir de papeles kraft aislantes eléctricos que pesan entre 25 y 180 g/m2 y tienen un alargamiento del 15 al 300 %.

Cinta eléctrica retráctil de poliéster tejido

La cinta termorretráctil es un tipo de material de unión aislante hecho de tejido especial de fibra de poliéster de alta contracción.

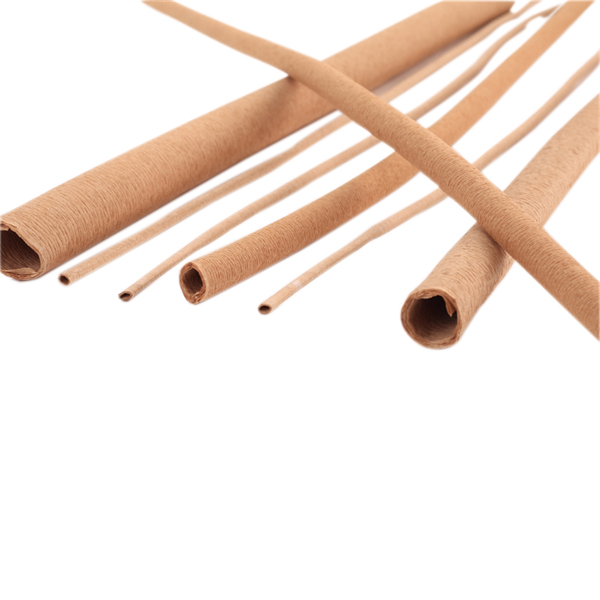

Tubos de papel crepé de aislamiento de transformador de aceite
