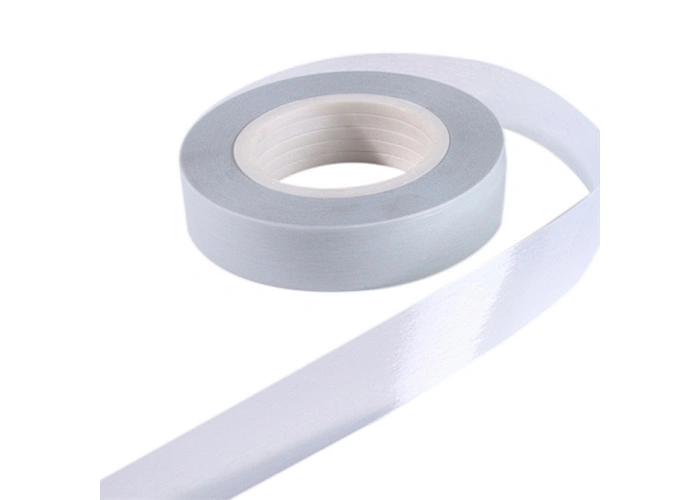

F - DMD Motor Sargı Laminasyon Yalıtım Malzemesi

F - DMD Motor Sargı Laminasyon Yalıtım Malzemesi

Yüksek erime noktalı polyester filmin (Mylar) iki yüzünü sıcak haddeleme dokunmamış polyester kumaş (Dacron) ile yapıştırmak için F sınıfı yapıştırıcı kullanılarak üretilen üç katmanlı esnek kompozit malzemedir.

renk：

beyaz/özelleştirilmiş

Ücretsiz örnek：

Termal Sınıf：

F155℃

Mevcut genişlik：

1000 mm/özelleştirilmiş

Kalınlık：

0.13 - 0.50mm

Miktar

Ürün Bilgileri
Resim çizme
İlgili ürün

FDMD Motor Laminasyon Yalıtımı

Dokunmamış kumaş ile polyester film

GB/T5591.3.1-2008 ve IEC626-2 uyarınca

Tanım:

6641 F-DMD Motor Laminasyon Yalıtımı, yüksek erime noktalı polyester filmin (Mylar) iki yüzünü sıcak haddelenmiş dokuma olmayan polyester kumaş (Dacron) ile yapıştırmak için F sınıfı yapıştırıcı kullanılarak üretilen üç katmanlı esnek bir kompozit malzemedir. .

Avantajlar:

Mükemmel elektriksel, mekanik, emprenye edici ve ısıya dayanıklı özelliklere sahiptir.

Uygulamalar:

F 6641DMD Sınıfı, F sınıfı elektrik motorlarında yuva, astar, faz ve dönüşten dönüşe yalıtım için uygundur. Transformatörlerde ve diğer elektrikli cihazlarda ara katman yalıtımı olarak kullanılabilir.

﹥﹥1 6641（F-DMD）DMD Motor Laminasyon Yalıtımı Teknik Verileri

Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	Gerilme direnci bükülmemiş		Uzama		Bozulmak Gerilim oda ısısı
Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	doktor	TD	doktor	TD	Bozulmak Gerilim oda ısısı
6641DMD	mm	±%	g/㎡	N/10 mm	N/10 mm	（%）		KV
2-1-2	0.13	±0.02	115±13	≥70	≥70	≥20	≥50	≥5
2-2-2	0.15	±0.02	155±17	≥110	≥90			≥7
2-3-2	0.18	±0.02	190±22	≥140	≥105			≥8
2-4-2	0.2	±0.02	220±26	≥160	≥120			≥10
2-5-2	0.23	±0.02	260±31	≥200	≥150			≥11
2-6-2	0.25	±0.02	290±36	≥240	≥ 170			≥12
2-7.5-2	0.3	±0.03	350±42	≥300	≥200			≥16
2-10-2	0.35	±0.03	425±51	≥350	≥300			≥19
2-12-2	0.4	±0.04	490±59	≥370	≥320			≥21
2-14-2	0.45	±0.05	560±67	≥400	≥350			≥23
2-16-2	0.9	±0.09	1120±70	≥700	≥650			≥30
Sınıf B 130℃ve Sınıf F 155,℃Yapışkan Özelliği 180℃,10dk Delaminasyon, kabarcık veya yapışkan akışı yok

Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	Gerilme direnci bükülmemiş		Uzama		Bozulmak Gerilim oda ısısı
Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	doktor	TD	doktor	TD	Bozulmak Gerilim oda ısısı
6641DMD	mm	±%	g/㎡	N/10 mm	N/10 mm	（%）		KV
3-3-3	0.23	±0.03	230±27	≥140	≥105	≥20	≥50	≥8
3-4-3	0.25	±0.03	265±31	≥180	≥120			≥10
3-5-3	0.28	±0.03	300±36	≥220	≥150			≥11
3-6-3	0.31	±0.03	340±39	≥240	≥170			≥12
3-7.5-3	0.34	±0.03	390±46	≥270	≥200			≥16
3-10-3	0.4	±0.04	480±57	≥300	≥300			≥19
3-12-3	0.45	±0.04	550±65	≥320	≥300			≥21
3-14-3	0.5	±0.05	620±74	≥350	≥300			≥23
Sınıf B 130℃ve Sınıf F 155,℃Yapışkan Özelliği 180℃,10dk Delaminasyon, kabarcık veya yapışkan akışı yok

Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	Gerilme direnci bükülmemiş		Uzama		Bozulmak Gerilim oda ısısı
Tip	Nominal Kalınlık	Hata payı	Nominal Gramaj	doktor	TD	doktor	TD	Bozulmak Gerilim oda ısısı
6641DMD	mm	±%	g/㎡	N/10 mm	N/10 mm	（%）		KV
4-4-4	0.31	±0.03	300±36	≥190	≥150	≥20	≥50	≥10
4-5-4	0.33	±0.03	340±40	≥220	≥180			≥11
4-6-4	0.36	±0.03	390±46	≥260	≥220			≥12
4-7.5-4	0.4	±0.03	430±51	≥290	≥260			≥16
4-10-4	0.46	±0.04	510±61	≥340	≥310			≥19
4-12-4	0.51	±0.05	570±69	≥360	≥330			≥21
4-14-4	0.58	±0.05	640±76	≥390	≥340			≥23
Sınıf B 130℃ve Sınıf F 155,℃Yapışkan Özelliği 180℃,10dk Delaminasyon, kabarcık veya yapışkan akışı yok

﹥﹥2 Test ve stok
2.1 Standart: GB/T5591.3.1-2008 ve IEC626-2
2.2 Depolama: ≤40℃, kuru, depoda temiz. Ateş, ısı ve güneş ışığından kaçının.
2.3 Depolama ömrü: 12 ay. 12 ay sonra tekrar testte kalifiye olursa hala etkilidir.

Uygulama:
F Sınıfı 6641DMD, F sınıfı elektrik motorlarında yuva, astar, faz ve dönüşler arası yalıtım için uygundur. Transformatörlerde ve diğer elektrikli cihazlarda ara katman yalıtımı olarak kullanılabilir.
