Película de aislamiento eléctrico de poliéster con puntos de diamante

Película de aislamiento eléctrico de poliéster con puntos de diamante

Se produce mediante el recubrimiento de resina epoxi modificada en patrones de puntos de diamante sobre una película aislante eléctrica.

color：

rojo/personalizado

Muestra gratis：

Clase Térmica：

B 130 ℃

Ancho disponible：

1000 mm/personalizado

Grosor：

0.05-0.10mm

Cantidad

Información del artículo
Dibujo
Producto relacionado, artículo relacionado

Película de aislamiento eléctrico de poliéster con puntos de diamante

Descripción:

También se conoce como DPF. El uso de esta película recubierta de resina de etapa B aumenta la resistencia mecánica de las bobinas del transformador. Se produce mediante el recubrimiento de resina epoxi modificada en patrones de puntos de diamante sobre una película aislante eléctrica. El tamaño de los puntos está cuidadosamente diseñado y dispuesto para cubrir solo el 36 % de la superficie, quedando el 64 % libre para una distribución óptima del gas CFS 6.

ventajas:

Después del curado, la resina preimpregnada cura desde la etapa B (prepreg) hasta la etapa C (curada), adhiriéndose a cualquier superficie metálica y creando microcanales para una distribución óptima del gas. La fuerza de unión es adecuada para soportar un pegado efectivo en un diseño de bobina sin soporte.

Solicitud:

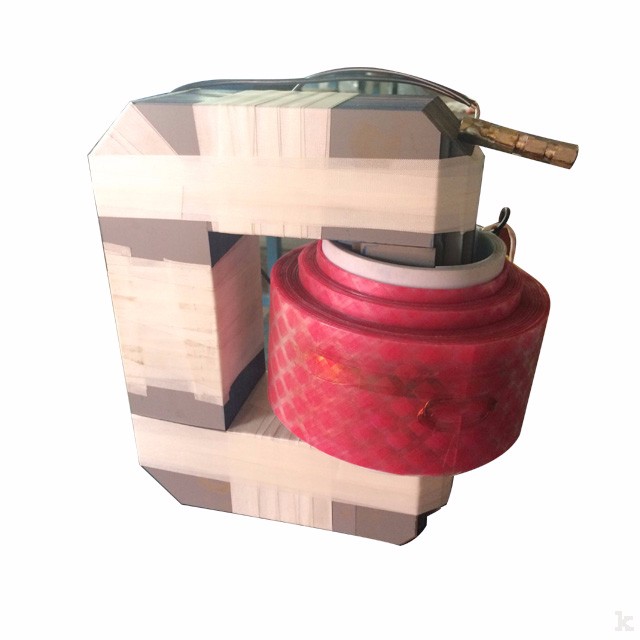

• Aislamiento de capa de transformador de tipo seco
• Aislamiento de capa de transformador lleno de aceite
• Aislamiento de devanado de alambre de transformador de voltaje de alta corriente SF6 o película de aislamiento de capa
• Aislamiento de la ranura del motor o película de aislamiento de fase
• También apto para automóvil, aplicación electrónica

Estas películas de aislamiento eléctrico son bastante comunes en el aislamiento eléctrico, a menudo llamado DDM. Tienen buena tensión y pueden soportar una cierta cantidad de peso. También pueden soportar tensiones de alto voltaje y tienen buena rigidez dieléctrica. Al mismo tiempo, las propiedades físicas y eléctricas de la película aislante son bastante estables para soportar los cambios de temperatura.

En apariencia, estas películas de aislamiento eléctrico están llenas de patrones uniformes en forma de diamante que están recubiertos con resina. El recubrimiento de resina aplicado en puntos tiene muchos beneficios. En primer lugar, hay una buena circulación de aire en las piezas sin recubrimiento, lo que puede enfriarse de manera efectiva. En segundo lugar, esta estructura puede facilitar la inmersión de materiales aislantes líquidos o gaseosos, reduciendo los daños por corona y descargas parciales. Además, estos revestimientos pueden fundirse a una temperatura de cierto nivel y curarse a una temperatura más alta para lograr el efecto aislante deseado.

Hechin está comprometido con varias películas de aislamiento eléctrico de alta calidad, que cubren películas de poliéster, películas de poliimida y películas laminadas como DDM. Todas las películas para aislamiento eléctrico han sido diseñadas con tecnología de punta y rigurosamente probadas en cuanto a calidad, de acuerdo con los estándares internacionales y de la industria.

No somos un novato que acaba de entrar en la industria del aislamiento eléctrico. Somos un proveedor y fabricante profesional con más de 17 años de historia. Nuestra fábrica siempre recibe pedidos de marcas famosas y se destaca en varios servicios personalizados. Si necesitas películas para aislamiento eléctrico a granel, no te pierdas Hechin.

Articulo		Unidad	Valor
Espesor nominal		milímetro	0.05	0.075	0.10
Tolerancia de grosor		milímetro	±0.005	±0.01	±0.01
Ancho estándar		milímetro	1000milímetro
Fuerza de Tensión	Longitudinal	MPa	≥100
	Al través		≥90
Cortocircuito		KV	≥6	≥6,5	≥7
Fuerza de unión		Kpa	≥350
Temperatura y tiempo de curado		90℃±5℃/16h o 130℃±5℃/6h
El período de conservación		mes	6 mess, room temperature, dry and well-ventilated environment
